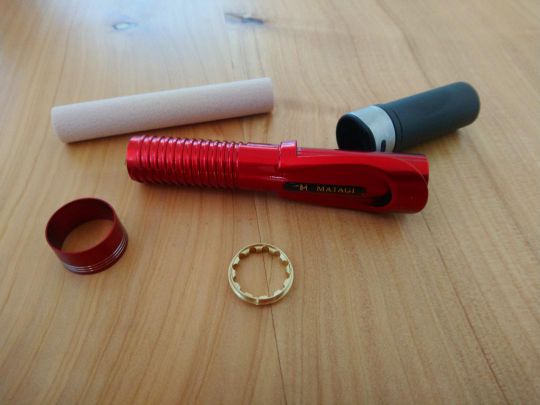

Die Bestandteile des Rollenhalters
Der Rollenhalter besteht aus einigen Zubehörteilen:
- Der Rollenhalter an sich. In diesem Fall handelt es sich um einen Fuji IPS-Rollenhalter, auf den wir in einem späteren Schritt einen EVA-Griff kleben werden.
- Ein Quicklock (fuji KDPS), das ist der bewegliche Teil, der auf den Rollenhalter geschraubt wird.
- Ringe für den letzten Schliff. Hier handelt es sich um Matagi K16-ST12 Ringe und einen K16 CBTOP Ring.
- Ein Shim ist ein Zylinder aus Hartschaum, der den Innendurchmesser des Rollenhalters verkleinern soll. Er wird Ihnen 95% der Zeit nützlich sein.

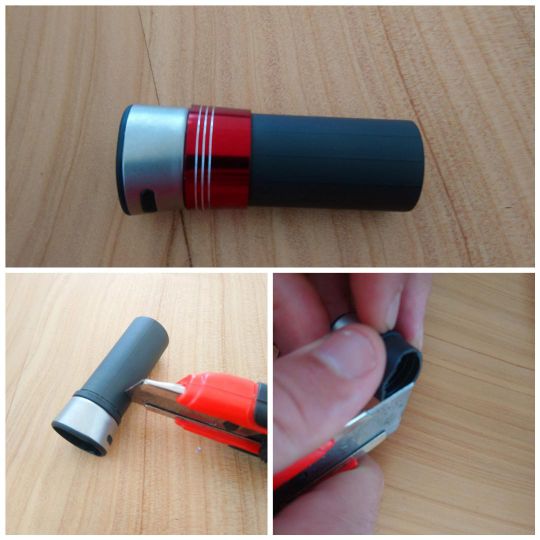

Schritt 1: Ausschneiden des KDPS
Der erste Schritt besteht darin, einen Teil des Kunststoffrohrs des Quicklocks abzuschneiden. Es gibt nämlich verschiedene Längen von Quicklocks, daher ist es notwendig, ein Produkt zu haben, das für alle passt.
Dieser Schritt ist extrem einfach. Nachdem man den Ring auf den Quicklock geschoben und dann an der richtigen Stelle mit der Klinge des Cuttermessers eine Markierung gemacht hat, schneidet man 1 mm weiter unten den Ring aus. Für diesen Vorgang ist eine scharfe Klinge erforderlich.

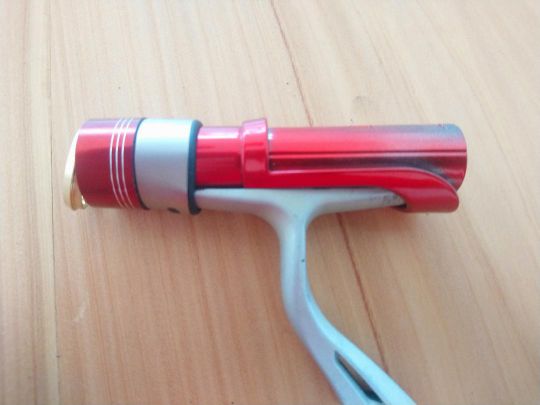

Schritt 2: Schneiden des Gewindes
Nachdem Sie Ihre Rolle auf den Rollenhalter geschraubt und den Quicklock entsprechend festgezogen haben, markieren Sie mit Ihrem Cuttermesser das Gewinde, um die genaue Stelle des Schnitts zu markieren.
Begrenzen Sie den Ausschnitt mit Malerkrepp um den gesamten Umfang des Gewindes herum und achten Sie darauf, dass Sie das Klebeband gerade anbringen und nicht dem Gewinde folgen... Schneiden Sie dann mit einer Bügelsäge.
Beenden Sie schließlich die Feinarbeit mit einer Cutterklinge, falls nötig, und schleifen Sie mit ziemlich feinem Papier, um die Sauberkeit zu gewährleisten. Ich empfehle Ihnen, auf Ihrem Tisch flach zu schleifen, um einen ebenen Schnitt zu erhalten.
Alle Ausschnitte sind endlich fertig

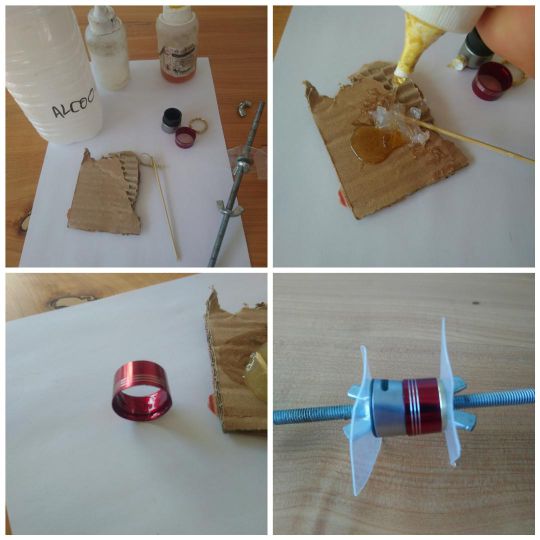

Schritt 3: Aufkleben des KDPS
In diesem Stadium müssen nur noch alle Komponenten des Quicklocks verklebt werden. Für diesen Vorgang verwendet man Zweikomponentenkleber, die man im Verhältnis 50:50 mischen muss. Dies ist jedoch nur eine theoretische und ungefähre Angabe. Ich selbst lasse Komponente A X Sekunden lang fließen, dann Komponente B für die gleiche Anzahl an Sekunden... Das geht ganz gut!
Es gibt langsam trocknenden Kleber (3-4 h), Tuff Glue, der extrem widerstandsfähig ist, und einen schnell trocknenden Kleber (30 min) für Eilige, der sehr fest ist, aber nicht "unzerstörbar" wie der vorhergehende.

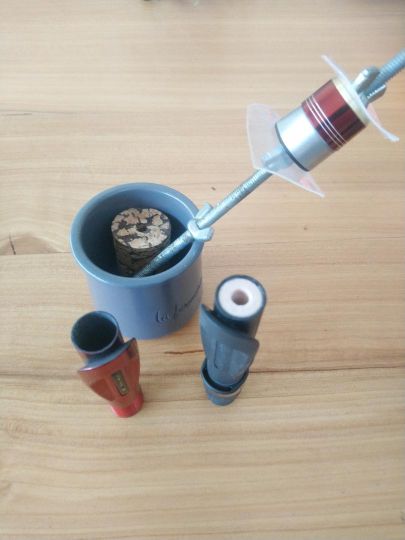

Nach dem Mischen wird der Ring innen bestrichen, auf den Quicklock geschoben und unter Druck gesetzt - entweder mit Malerkrepp oder mithilfe einer Gewindestange und zwei Flügelmuttern.
Wichtig! Reinigen Sie überschüssigen Kleber mit Haushaltsalkohol, um ein sauberes und perfektes Finish zu erzielen!

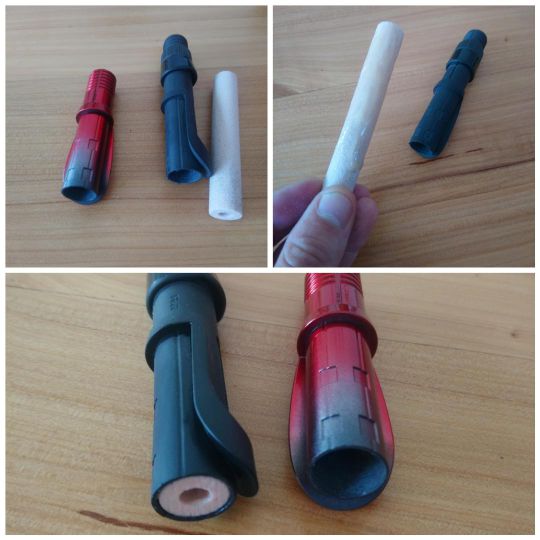

Schritt 4: Anpassen des Innendurchmessers
Bei der Rute, die ich für diese Tutorialreihe zusammenbaue, hat der IPS-Rollenhalter fast den richtigen Durchmesser (ich habe lediglich den Innendurchmesser mit Hilfe eines Reamers um einen halben Millimeter angepasst). Die meiste Zeit wird es jedoch notwendig sein, einen Shim anzukleben (immer mit dem Zweikomponenten-Epoxidkleber). Bestreichen Sie diesen einfach mit Klebstoff, setzen Sie ihn in den Rollenhalter ein und reinigen Sie den Überschuss mit Haushaltsalkohol.
Dauer dieser Vorgänge (ohne Trockenzeit): 20 bis 40 Minuten.
Jetzt müssen Sie nur noch warten, bis alles getrocknet ist! So haben Sie Zeit, nach dem Dorn für Ihren Blank zu suchen ...
